Driver LED tegangan konstan ukuran kompak
Catu daya ini tergolong catu daya Kelas 2 yang beroperasi pada rentang tegangan input 120-277Vac dan karena ukurannya yang ringkas, cocok untuk berbagai aplikasi dalam ruangan komersial seperti lampu tri-proof dan luminer linier. Driver dilengkapi dengan casing aluminium yang memerlukan perlindungan isolasi yang tepat selama penggunaan.
Fitur dan Manfaat Utama:
|
|
|
|
|
|
Aplikasi GaN larutan (gallium nitrida) |
Masukan 120-277Vac |
Garansi 5 tahun |
Bebas kedipan |
1. Perlindungan Komprehensif
2. Beroperasi pada tegangan masukan 120-277Vac
3. Memastikan keamanan dan keandalan dalam berbagai aplikasi
4.Rumah aluminium dengan perlindungan isolasi yang diperlukan
Skenario Aplikasi:
Cocok untuk berbagai skema desain seperti garis lurus dan lengkung, dan banyak digunakan dalam berbagai suasana seperti rumah, bisnis, kantor, dan aplikasi luar ruangan.

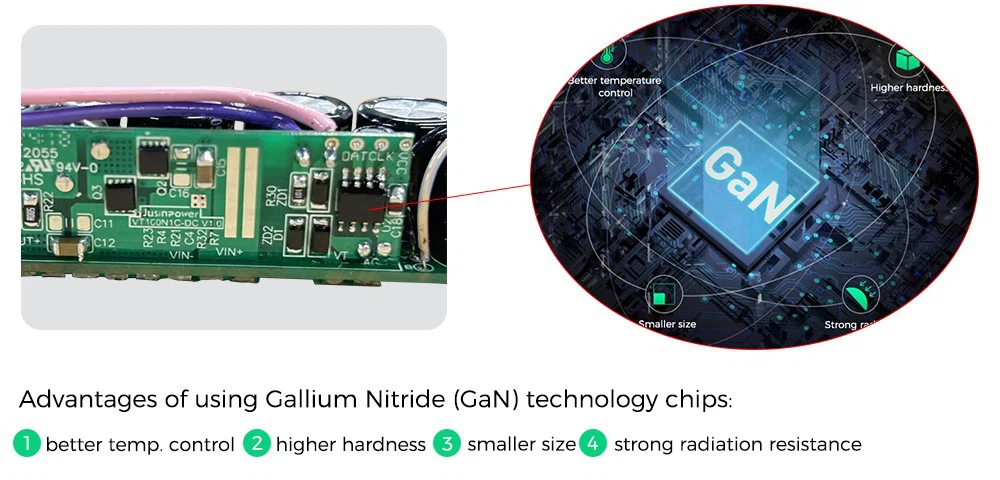

Chip ini menggunakan teknologi galium nitrida terbaru
Cocok untuk ruang perlengkapan yang sangat kecil, kerugian peralihan rendah, kenaikan suhu rendah, efisiensi tinggi, kinerja maksimum di ruang terkecil yang tersedia

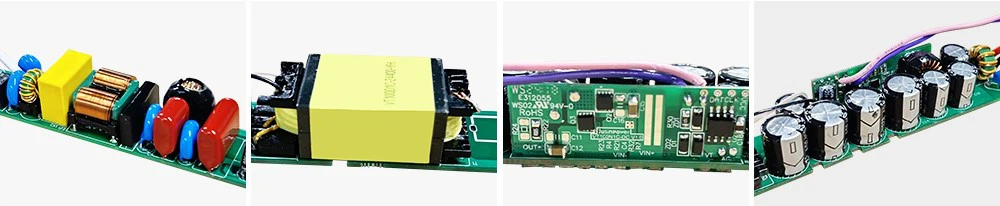

Pengenalan struktur internal:

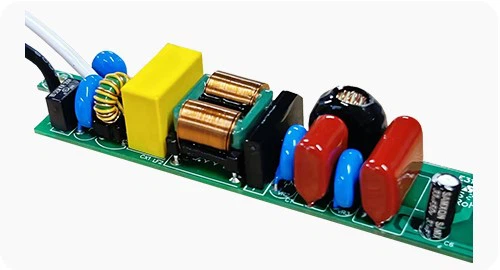

Desain kompatibilitas elektromagnetik (EMC) yang akurat meningkatkan kapasitas anti-interferensi dan keandalannya.

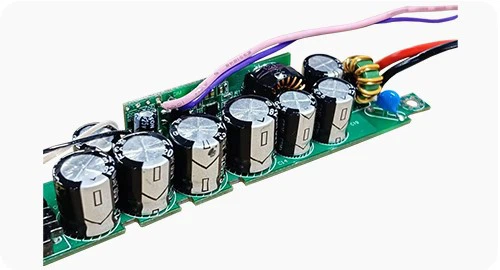

Meningkatkan masa pakai kapasitor. Desain sirkuit penggerak yang baik dapat mencegah kapasitor elektrolit beroperasi pada beban tinggi atau tegangan yang tidak dapat diprediksi, sehingga meminimalkan laju penuaan dan kemungkinan kegagalannya.
1.Driver LED faktor bentuk kecil Linear cocok untuk aplikasi dengan ruang terbatas seperti lampu Linear ultra-tipis dan sistem pencahayaan kompak.
Diagram kurva listrik:
Pada TA 25 derajat, tegangan keluarannya 24V, dan arusnya 500mA hingga 1850mA
Dimensi (mm):
Panjang: 185 Lebar: 25.5 Tinggi: 21
Label Produk
Untuk memastikan keamanan dan kemanjuran produk selama pemasangan dan penggunaan, pengguna dapat menemukan petunjuk pemasangan kabel yang lengkap dan informasi spesifikasi dasar pada label produk.
Petunjuk pemasangan kabel:
Kedua ujung produk dihubungkan, satu ujung merupakan ujung masukan AC, ujung lainnya merupakan keluaran DC dan ujung masukan sinyal peredupan. LED+, LED- masing-masing dihubungkan ke kutub positif dan negatif lampu LED; DIM+ ungu dihubungkan ke 0-10V+, DIM- merah muda dihubungkan ke 0-10V-.
Kemasan Produk:
Tag populer: driver led tegangan konstan ukuran kompak, produsen, pemasok, pabrik driver led tegangan konstan ukuran kompak di Cina, pengemudi LED tegangan konstan untuk pencahayaan peringatan toko makanan hewan peliharaan, Driver LED tegangan konstan untuk pencahayaan kandang burung, Pengemudi LED tegangan konstan untuk pencahayaan pusat terapi fisik, Driver LED tegangan konstan untuk pencahayaan yang stabil, Pengemudi LED tegangan konstan untuk pencahayaan peringatan butik hewan peliharaan, pengemudi LED tegangan konstan untuk pencahayaan peringatan toko pasokan hewan peliharaan
VT50D1C
|
Pkinerja |
||
|
Pola |
VT50D1C-241850XD |
|
|
Masukan |
Voltase |
120-277Vac(standar) |
|
Rentang Frekuensi (Hz) |
frekuensi 50/60Hz |
|
|
Efisiensi |
87% pada beban penuh 120Vac |
|
|
88%@230Vac beban penuh |
||
|
88%@277Vac beban penuh |
||
|
Faktor Daya |
Lebih besar atau sama dengan 0.9@120Vac/60Hz(30-100 %) beban penuh |
|
|
Lebih besar atau sama dengan 0.9@230Vac/50Hz(60-100 %) beban penuh |
||
|
Lebih besar atau sama dengan 0.9@277Vac/60Hz(60-100 %) beban penuh |
||
|
THD (Beban Penuh) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (60-100 %) full load |
||
|
<20 %@277Vac (60-100 %) full load |
||
|
Arus AC (Maks) |
0.46A@120Vac beban penuh |
|
|
0.24A@230Vac beban penuh |
||
|
0.19A@277Vac beban penuh |
||
|
Daya Siaga |
<1W |
|
|
Arus Masuk (Start Mesin Dingin) Max |
Puncak 120V 20A, durasi 500us (10% Ipeak) |
|
|
Puncak 230V 25A, durasi 600us (10% Ipeak) |
||
|
277V 35A puncak, durasi 800us (10% Ipeak) |
||
|
Arus Kebocoran (Maks) |
<0.5mA@277V |
|
|
Keluaran |
/Tegangan (Vdc)/Arus (mA) Daya (W) |
Tegangan 24Vdc/1850mA/44,4W |
|
Tegangan Riak
|
<5% |
|
|
Saluran |
Saluran tunggal |
|
|
Faktor pengaturan tegangan |
±5% |
|
|
Tegangan Keluaran Tanpa Beban |
24V |
|
|
Waktu Mulai
|
<0.5S@277V ＜1S@120V |
|
|
Fungsi |
Metode peredupan |
{{0}}V 0.5V MATI /0.7V HIDUP |
|
Arus peredupan |
<0.5mA@10V <1mA@0.7V |
|
|
Rentang peredupan |
1%-100%(standar) |
|
|
Pengaturan daya |
/ |
|
|
Perlindungan |
Suhu Berlebih |
Ketika suhu terlalu tinggi, tutup turunkan output, kembali normal setelah rilis |
|
Kelebihan muatan |
Tegangan beban terlalu tinggi untuk masuk perlindungan. kembali normal setelah melepaskan |
|
|
Hubungan Pendek |
Masuk ke mode cegukan dan kembali normal setelah rilis |
|
|
Ukuran |
|
|
Panjang |
185mm |
|
Lebar |
26 mm |
|
Tinggi |
21 mm |
|
Berat (g) |
145g |
|
Lingkungan Hidup |
|
|
Standar Keamanan |
UL8750, Kelas 2 |
|
EMC |
Sesuai dengan FCC bagian 15 |
|
Suhu Operasional |
-20 derajat ke 50 derajat |
|
Suhu Penyimpanan, Kelembaban |
-20 derajat hingga 85 derajat, 20-90%RH |
|
Garansi Tc |
50000Jam (s)@TC: <75 derajat |
|
Perlindungan Lonjakan Arus |
Tegangan Listrik 1kV |
|
Peringkat IP |
IP20 |
|

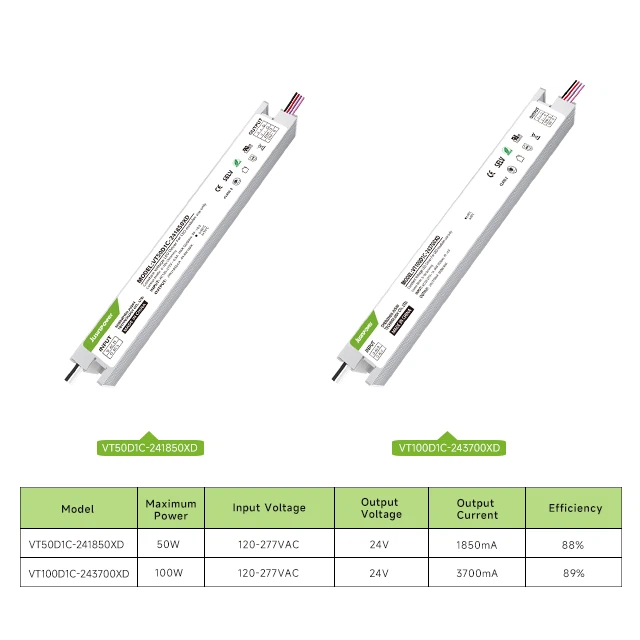

Penggerak Seri |
||||||||
|
Pola |
Kekuatan Maksimum |
Tegangan Masukan |
Tegangan Keluaran |
Arus Keluaran |
Faktor Daya |
Efisiensi |
Ukuran |
Sertifikasi |
|
VT50D1C-242000XD |
48W |
120-277Vakum |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
Sertifikasi UL, FCC, CE, ROHS |
|
VT100D1C-244000XD |
96W |
120-277Vakum |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
Sertifikasi UL, FCC, CE, ROHS |
