Driver LED yang dapat diredupkan dengan tegangan konstan 0-10V
Ini adalah driver LED tegangan konstan yang dapat diredupkan dan bebas kedipan bipolar, yang dapat memberikan daya input maksimum 100w. Driver ini juga memiliki proteksi terhadap kelebihan beban, hubungan arus pendek, dan suhu berlebih. Rentang peredupan 1 hingga 100%. Driver ini dapat dihubungkan ke modul pintar eksternal.
Fitur dan Manfaat Utama:
|
|
|
|
|
|
Aplikasi GaN larutan (gallium nitrida) |
Bebas kedipan |
0-10Peredupan V |
Ukuran ultra tipis |
1. Rentang peredupan 1 hingga 100%
2. Bebas kedipan bipolar
3. 0-10Driver LED yang dapat diredupkan
4. Proteksi terhadap kelebihan beban, hubungan arus pendek dan suhu berlebih

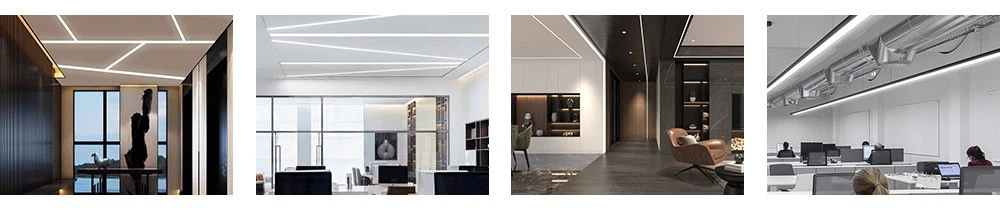

Skenario Aplikasi:
Ketika strip ramping tegangan konstan dipasang di lampu linier dan berbagai ruang sempit atau berbentuk khusus, tidak hanya dapat memberikan pencahayaan yang stabil dan efisien, tetapi juga memenuhi beragam persyaratan desain. Memberikan penerangan linier yang seragam

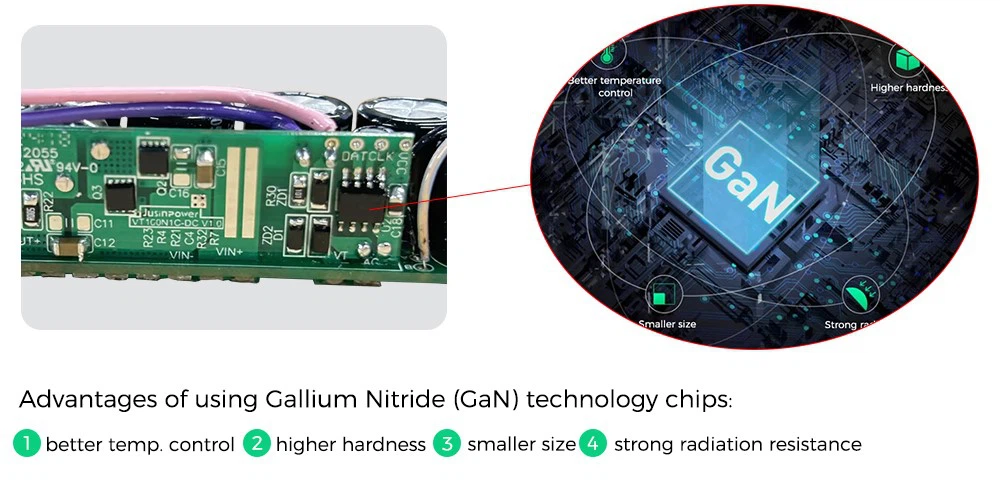

Chip ini menggunakan teknologi galium nitrida terbaru

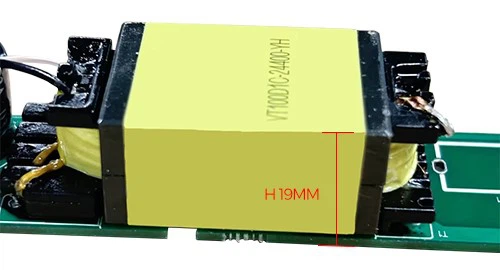

1.Gunakan transformator yang lebih kecil, kehilangan switching rendah, kenaikan suhu rendah, efisiensi tinggi, ukuran sangat kecil, dan kinerja maksimal di ruang pamungkas

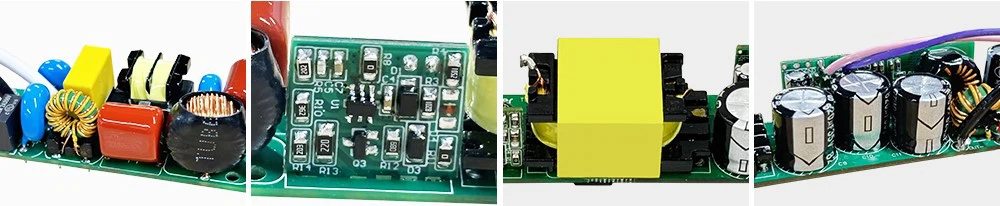

Pengenalan struktur internal:

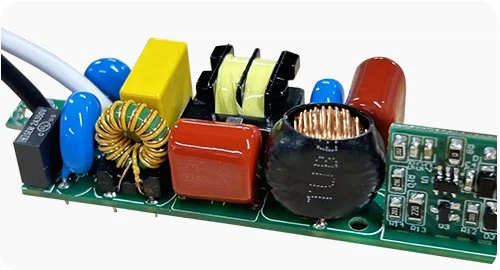

Desain EMC yang efektif menghilangkan masalah yang disebabkan oleh gangguan elektromagnetik, meningkatkan keandalan dan masa pakai peralatan, serta menurunkan biaya pemeliharaan dan penggantian.

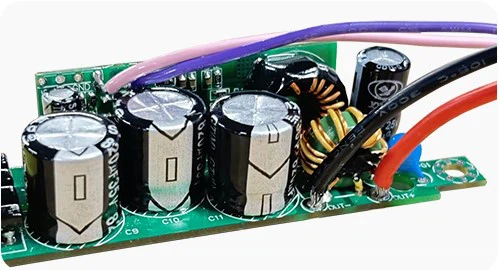

Memperpanjang masa pakai kapasitor. Desain sirkuit penggerak yang baik dapat mencegah kapasitor elektrolit bekerja di bawah beban tinggi atau tegangan tidak stabil, sehingga mengurangi kecepatan penuaan dan kemungkinan kegagalannya.
Desain driver linier dapat mengurangi konsumsi energi yang tidak perlu dan meningkatkan efisiensi energi dengan mengoptimalkan desain sirkuit dan manajemen daya.
Diagram kurva listrik:
Uji pada Ta 25 derajat dan arus keluaran 1200mA
Dimensi (mm):
Panjang: 274 Lebar: 25.5 Tinggi: 21

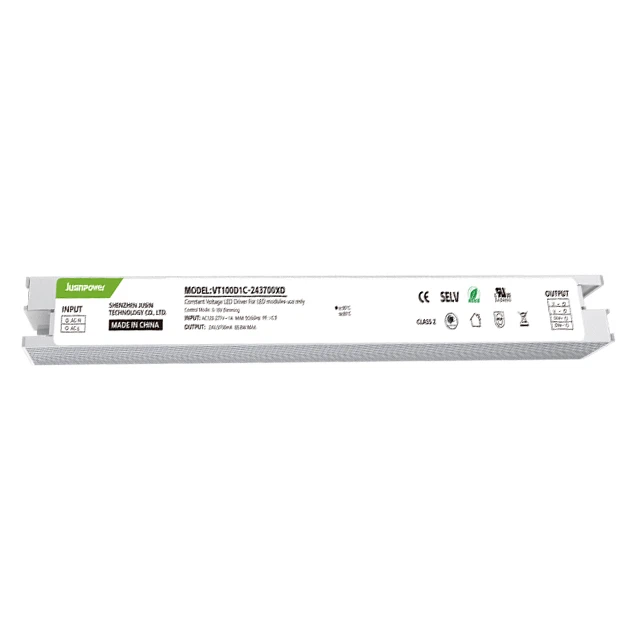

Label Produk
Label produk berisi deskripsi rinci tentang petunjuk pemasangan kabel dan informasi spesifikasi dasar untuk membantu pengguna memasang dan menggunakan produk dengan benar serta memastikan keamanan dan efektivitasnya.
Petunjuk pemasangan kabel:
Produk ini memiliki dua ujung yang terhubung: ujung masukan AC berada di satu ujung, dan ujung keluaran DC serta masukan sinyal peredupan berada di ujung lainnya. Kutub positif dan negatif dari perlengkapan lampu LED dihubungkan ke LED+ dan LED-, masing-masing; 0-10V+ dan 0-10V- dihubungkan ke Purple DIM+ dan Pink DIM-, masing-masing.
Kemasan Produk:
Tag populer: driver led yang dapat diredupkan tegangan konstan 0-10v, produsen, pemasok, pabrik driver led yang dapat diredupkan tegangan konstan 0-10v di Tiongkok, pengemudi LED tegangan konstan untuk pencahayaan peringatan toko makanan hewan peliharaan, Pengemudi LED tegangan konstan untuk pencahayaan pusat terapi fisik, Pengemudi LED tegangan konstan untuk pencahayaan peringatan butik hewan peliharaan, Driver LED tegangan konstan untuk pencahayaan yang stabil, pengemudi LED tegangan konstan untuk pencahayaan peringatan toko pasokan hewan peliharaan, Driver LED tegangan konstan untuk pencahayaan kandang burung
VT100D1C
|
Pkinerja |
||
|
Pola |
VT100D1C-243700XD |
|
|
Masukan |
Voltase |
120-277Vac(standar) |
|
Rentang Frekuensi (Hz) |
frekuensi 50/60Hz |
|
|
Efisiensi |
87% pada beban penuh 120Vac |
|
|
89%@230Vac beban penuh |
||
|
89%@277Vac beban penuh |
||
|
Faktor Daya |
Lebih besar atau sama dengan 0.9@120Vac/60Hz(30-100 %) beban penuh |
|
|
Lebih besar atau sama dengan 0.9@230Vac/50Hz(50-100 %) beban penuh |
||
|
Lebih besar atau sama dengan 0.9@277Vac/60Hz(50-100 %) beban penuh |
||
|
THD (Beban Penuh) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (50-100 %) full load |
||
|
<20 %@277Vac (50-100 %) full load |
||
|
Arus AC (Maks) |
0.90A@120Vac beban penuh |
|
|
0.46A@230Vac beban penuh |
||
|
0.38A@277Vac beban penuh |
||
|
Daya Siaga |
<1W |
|
|
Arus Masuk (Start Mesin Dingin) Max |
Puncak 120V 20A, durasi 500us (10% Ipeak) |
|
|
Puncak 230V 25A, durasi 600us (10% Ipeak) |
||
|
277V 35A puncak, durasi 800us (10% Ipeak) |
||
|
Arus Kebocoran (Maks) |
<0.5mA@277V |
|
|
Keluaran |
/Tegangan (Vdc)/Arus (mA) Daya (W) |
Tegangan 24Vdc/3700mA/88,8W |
|
Tegangan Riak
|
<5% |
|
|
Saluran |
Saluran tunggal |
|
|
Faktor pengaturan tegangan |
±5% |
|
|
Tegangan Keluaran Tanpa Beban |
24V |
|
|
Waktu Mulai
|
<0.5S@277V ＜1S@120V |
|
|
Fungsi |
Metode peredupan |
{{0}}V 0.5V MATI /0.7V HIDUP |
|
Arus peredupan |
<0.5mA@10V <1mA@0.7V |
|
|
Rentang peredupan |
1%-100%(standar) |
|
|
Pengaturan daya |
/ |
|
|
Perlindungan |
Suhu Berlebih |
Ketika suhu terlalu tinggi, tutup turunkan output, kembali normal setelah rilis |
|
Kelebihan muatan |
Tegangan beban terlalu tinggi untuk masuk perlindungan. kembali normal setelah melepaskan |
|
|
Hubungan Pendek |
Masuk ke mode cegukan dan kembali normal setelah rilis |
|
|
Ukuran |
|
|
Panjang |
273 mm |
|
Lebar |
26 mm |
|
Tinggi |
21 mm |
|
Berat (g) |
310g |
|
Lingkungan Hidup |
|
|
Standar Keamanan |
UL8750, Kelas 2 |
|
EMC |
Sesuai dengan FCC bagian 15 |
|
Suhu Operasional |
-20 derajat ke 50 derajat |
|
Suhu Penyimpanan, Kelembaban |
-20 derajat hingga 85 derajat, 20-90%RH |
|
Garansi Tc |
50000Jam (s)@TC: <75 derajat |
|
Perlindungan Lonjakan Arus |
Tegangan Listrik 1kV |
|
Peringkat IP |
IP20 |
|
Penggerak Seri |
||||||||
|
Pola |
Kekuatan Maksimum |
Tegangan Masukan |
Tegangan Keluaran |
Arus Keluaran |
Faktor Daya |
Efisiensi |
Ukuran |
Sertifikasi |
|
VT50D1C-242000XD |
48W |
120-277Vakum |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
Sertifikasi UL, FCC, CE, ROHS |
|
VT100D1C-244000XD |
96W |
120-277Vakum |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
Sertifikasi UL, FCC, CE, ROHS |
