1. Rangkaian Seri
Rangkaian seri adalah rangkaian yang komponen-komponen listriknya dihubungkan dari ujung ke ujung dalam satu jalur. Dalam rangkaian seri, jika ada bagian yang terputus, seluruh rangkaian akan berhenti bekerja karena tidak ada jalur yang lengkap untuk arus mengalir.
2. Rangkaian Paralel
Di sisi lain, rangkaian paralel memiliki komponen-komponen yang terhubung berdampingan, membentuk beberapa jalur agar arus dapat mengalir. Dalam rangkaian paralel, setiap jalur beroperasi secara independen, jadi jika satu jalur putus, jalur lainnya masih dapat berfungsi.

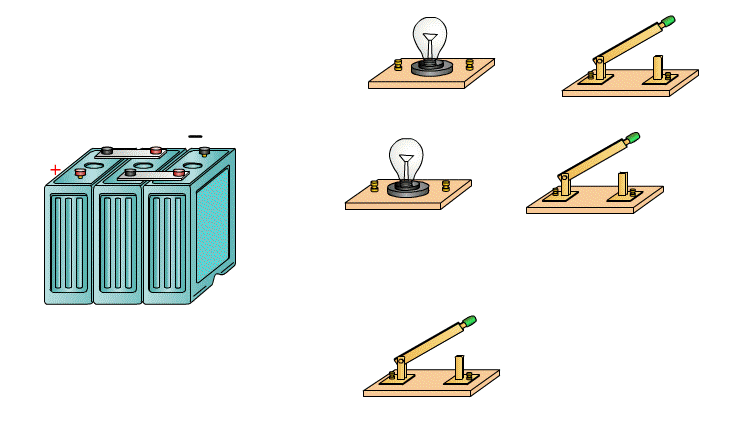

3. Sakelar
Sakelar mengendalikan aliran listrik dalam suatu rangkaian. Dalam rangkaian seri, sakelar dapat mengendalikan seluruh rangkaian dengan meletakkannya di mana saja di jalur tersebut. Dalam rangkaian paralel, sakelar pada jalur utama mengendalikan seluruh rangkaian, sedangkan sakelar pada cabang-cabang individual hanya mengendalikan cabang-cabangnya masing-masing.
4.Karakteristik Rangkaian Seri
Dalam rangkaian seri, hanya ada satu jalur yang dilalui arus. Ini berarti semua perangkat dalam rangkaian saling terpengaruh. Misalnya, jika satu bola lampu dalam rangkaian seri padam, seluruh rangkaian akan menjadi gelap.

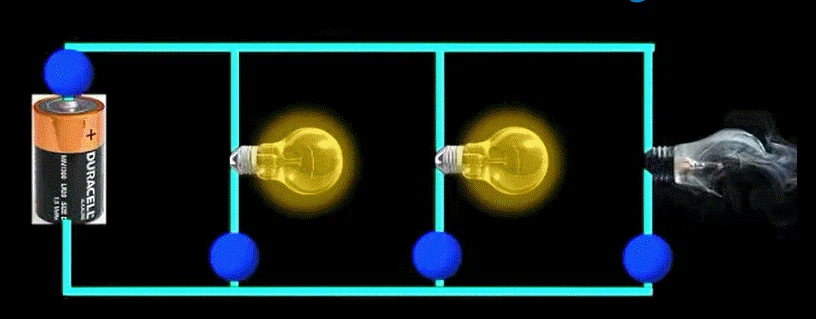

5.Karakteristik Rangkaian Paralel
Rangkaian paralel memiliki dua atau lebih jalur untuk mengalirkan arus. Setiap perangkat dalam rangkaian beroperasi secara independen. Misalnya, di rumah, berbagai peralatan listrik biasanya dihubungkan secara paralel, yang memungkinkan masing-masing berfungsi tanpa memengaruhi yang lain. Dalam rangkaian paralel, sakelar utama dapat mengendalikan seluruh rangkaian, sementara sakelar individual mengendalikan cabang-cabang tertentu.
Perbandingan dua sirkuit
|
KoneksiMmetode |
Rangkaian Seri |
Rangkaian Paralel |
|
Diagram sirkuit |
|
|
|
Karakteristik koneksi |
Elemen rangkaian dihubungkan secara berurutan |
Elemen rangkaian dihubungkan secara paralel pada rangkaian |
|
Jalur saat ini |
Hanya satu |
Setidaknya dua |
|
Fungsi sakelar |
Sakelar mengontrol semua peralatan listrik |
Sakelar utama mengendalikan semua peralatan listrik, sedangkan sakelar cabang hanya mengendalikan peralatan listrik di cabang tersebut. |
|
Hubungan peralatan listrik |
Setiap peralatan listrik tidak dapat bekerja secara terpisah dan saling memengaruhi. Jika salah satu peralatan listrik terputus atau rusak, peralatan listrik lainnya tidak dapat bekerja. |
Setiap peralatan listrik dapat bekerja secara independen dan tidak saling memengaruhi. Ketika salah satu peralatan listrik terputus atau rusak, peralatan listrik lainnya masih dapat bekerja secara normal. |
