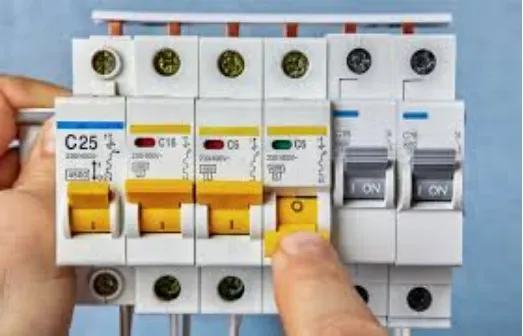

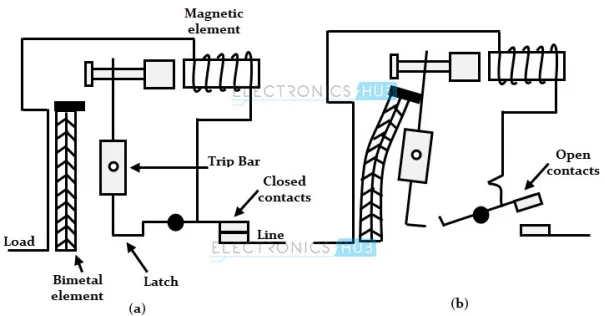

1. Konsep dasar: Miniature Circuit Breaker (MCB) adalah perangkat elektromagnetik yang digunakan untuk memutus rangkaian secara otomatis ketika arus yang mengalir melaluinya melebihi nilai yang ditetapkan. Jika diperlukan, MCB juga dapat dibuka dan ditutup seperti saklar biasa. Perangkat ini memiliki rating 220 volt untuk catu daya DC dan 240/415 volt untuk catu daya AC, termasuk kemampuan arus hubung singkat yang berbeda. Pemutus sirkuit mini melakukan berbagai fungsi, seperti sakelar kontrol lokal, perangkat perlindungan beban berlebih untuk peralatan atau perlengkapan tertentu, dan sakelar isolasi untuk mencegah kesalahan. Prinsip pemutus sirkuit miniatur
Gambarnya ditunjukkan di bawah ini:
2. Jenis pemutus arus:

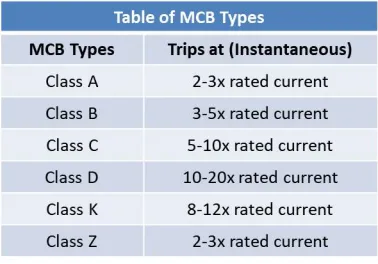

Pemutus arus umumnya memiliki empat karakteristik tripping yaitu A, B, C, dan D:
Pemutus sirkuit tipe A: 2 kali arus pengenal, jarang digunakan, umumnya digunakan untuk proteksi semikonduktor (umumnya menggunakan sekering)
Pemutus sirkuit tipe B: 2-3 kali arus pengenal, umumnya digunakan untuk beban resistif murni dan sirkuit penerangan tegangan rendah, sering digunakan dalam kotak distribusi rumah tangga untuk melindungi peralatan rumah tangga dan keselamatan pribadi, saat ini jarang digunakan.
Pemutus sirkuit tipe C: {{0}} kali arus pengenal, perlu trip dalam 0,1 detik, pemutus sirkuit dengan karakteristik ini paling sering digunakan untuk melindungi jalur distribusi dan jalur penerangan dengan arus sambungan besar.
Pemutus sirkuit tipe D: 10-20 kali arus pengenal, terutama digunakan di lingkungan listrik dengan arus sesaat yang besar, dan lebih jarang digunakan di rumah tangga pada umumnya. Cocok untuk sistem dengan beban induktif besar dan arus tumbukan besar, dan sering digunakan untuk melindungi peralatan dengan arus tumbukan besar.
Yang disebut arus berganda: adalah dampak resistensi arus. Saklar tidak trip dalam jangka waktu tertentu. Ciri khasnya adalah menghindari dampak arus.
Pemilihan jenis pemutusan pemutus arus tegangan rendah: Jenis pemutusan pemutus arus meliputi pemutusan arus lebih, pemutusan tegangan kurang, pemutusan paralel, dll.
Pelepasan arus lebih: Dapat dibagi menjadi pelepasan kelebihan beban dan pelepasan arus hubung singkat, dengan penundaan yang lama, penundaan yang pendek dan sesaat, dan pelepasan arus lebih adalah yang paling umum digunakan.
Nilai pengaturan arus aksi pelepasan arus lebih dapat ditetapkan atau diatur, biasanya diatur dengan memutar atau mengatur batang. Ada dua metode pelepasan arus lebih elektromagnetik: tetap dan dapat disesuaikan. Pelepasan arus lebih elektronik biasanya dapat disesuaikan.
Kapasitas pemutusan pemutus arus: mengacu pada kemampuan menahan arus hubung singkat maksimum, sehingga kapasitas pemutusan pemutus arus yang berputar harus lebih besar dari arus hubung singkat alat proteksinya.
Pelepasan arus lebih dibagi menjadi instalasi tetap dan instalasi modular sesuai dengan metode instalasi. Perangkat tetapnya adalah pemutus arus dan pemutus arus tersebut diproses menjadi satu kesatuan saat keluar dari pabrik. Setelah produk meninggalkan pabrik, arus pengenal pelepas tidak dapat disesuaikan. Pelepas instalasi modular digunakan sebagai modul instalasi pemutus sirkuit, yang dapat disesuaikan kapan saja dan memiliki fleksibilitas yang kuat.
Tipe sesaat: 0.02s, digunakan untuk perlindungan hubung singkat;
Jenis penundaan pendek: 0.1-0.4s, digunakan untuk perlindungan hubung singkat dan beban berlebih;
Tipe penundaan lama: kurang dari 10 detik, digunakan untuk perlindungan beban berlebih;
Sakelar udara seri DZ yang umum digunakan (miniatur pemutus arus dengan pelindung kebocoran) memiliki spesifikasi sebagai berikut:
C16, C25, C32, C40, C60, C80, C100, dll., dimana C melambangkan karakteristik arus tripping dari C, yaitu arus tripping. Misalnya, C20 mewakili arus tripping 20a, dan karakteristik tripping adalah kurva C. Pemutus arus C20 umumnya digunakan untuk pemasangan pemanas air 3500W, dan pemutus arus C32 umumnya digunakan untuk pemasangan pemanas air 6500w.
3. Saat memilih pemutus arus, Anda perlu mempertimbangkan beberapa faktor, termasuk arus lonjakan setiap lampu, arus pengoperasian, dan kapasitas saluran secara keseluruhan. Berikut adalah panduan langkah demi langkah sederhana tentang cara menghitung:

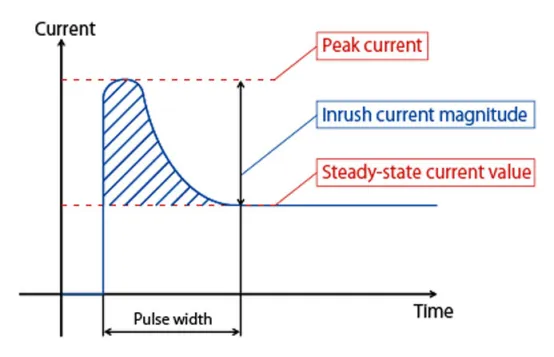

A. Tentukan arus lonjakan masing-masing lampu
Arus lonjakan setiap lampu bawah tanah ditentukan dalam parameter teknisnya. Biasanya, arus lonjakan arus lampu LED adalah antara 2kV dan 6kV, namun arus lonjakan sebenarnya (dalam ampere) bergantung pada desain spesifik. Nilainya bisa ratusan ampere atau bahkan lebih tinggi, dan durasinya biasanya sangat singkat (mikrodetik).
Jika arus lonjakan setiap lampu ditandai sebagai 200A (nilai asumsi), maka ini adalah arus puncak satu lampu dalam kondisi lonjakan arus.
B. Perhitungan arus lonjakan total
Secara teori, jika lonjakan arus terjadi pada semua lampu yang terhubung secara bersamaan, maka arus lonjakan akan terjadi secara tumpang tindih. Jadi, asumsikan arus lonjakan tiap lampu adalah 200A, bila 50 lampu dihubungkan:
Total arus lonjakan=50 *200A=10,000A
Ini hanya arus lonjakan total teoritis. Dalam praktiknya, karena faktor-faktor seperti tata letak saluran dan panjang kabel, hal ini mungkin tidak sepenuhnya ditumpangkan.
Ketika suhu lingkungan pemasangan MCB melebihi 30 derajat atau beberapa MCB dipasang berdampingan, jumlah driver yang dipasang akan berkurang dan perlu dihitung ulang.
- Teknisi listrik biasanya mempertimbangkan untuk menggunakan MCB tipe B untuk penerangan rumah dan MCB tipe C untuk penerangan komersial.
4. Saat memilih pemutus arus, selain mempertimbangkan arus lonjakan, Anda juga harus mempertimbangkan faktor-faktor berikut:
- Arus terukur: Arus terukur pemutus sirkuit harus lebih besar dari arus pengoperasian sistem. Pertama-tama hitung total arus pengoperasian 50 lampu selama pengoperasian normal, lalu pilih pemutus arus dengan arus pengenal yang sesuai.
- Kapasitas penanganan arus lonjakan: Kapasitas penanganan lonjakan jangka pendek (kapasitas menahan arus transien) dari pemutus sirkuit harus mampu memenuhi total arus lonjakan yang mungkin dihadapi sistem. Biasanya spesifikasi arus lonjakan akan ditandai pada kapasitas ketahanan jangka pendek produk, seperti "Icu 10kA", yang berarti mampu menahan arus lonjakan jangka pendek sebesar 10kA.
"Icu 10kA" mengacu pada kapasitas pemutusan arus pendek ultimat dari pemutus sirkuit, juga dikenal sebagai arus pemutusan hubung singkat ultimat. Parameter ini menunjukkan arus maksimum yang dapat diputus dengan aman oleh pemutus sirkuit dalam kondisi hubung singkat ekstrem. Dalam contoh ini, 10kA berarti pemutus arus dapat menahan dan memutus arus sebesar 10,000 ampere (10kA) dalam kondisi hubung singkat tanpa mengalami kerusakan.
Penjelasan rinci:
Icu (Kapasitas Pemutusan Arus Pendek Tertinggi): Ini adalah nilai arus maksimum (arus puncak) yang dapat diputus dengan aman oleh pemutus sirkuit ketika terjadi korsleting, tanpa menyebabkan kerusakan permanen pada pemutus sirkuit itu sendiri dalam prosesnya. Namun, setelah selesai istirahat dalam kondisi ekstrim, pemutus arus mungkin perlu dirawat atau diganti.
Fungsi:
Dalam penerapan sebenarnya, jika terjadi korsleting pada rangkaian, arus akan dengan cepat naik ke nilai yang sangat tinggi. Icu 10kA berarti pemutus arus dapat memutus rangkaian pada waktunya ketika menghadapi arus hubung singkat hingga 10,000 ampere untuk mencegah kabel menjadi terlalu panas, kerusakan peralatan, atau kebakaran.
Jika arus lonjakan setiap lampu dalam sistem tinggi, dan arus lonjakan beberapa lampu dapat terjadi secara bersamaan, disarankan untuk memilih perangkat pelindung lonjakan arus (SPD) untuk melindungi sirkuit tambahan guna membubarkan arus lonjakan dan mengurangi tekanan pada pemutus sirkuit.
5. Apakah arus lonjakan total ditumpangkan begitu saja? Dalam praktiknya, arus lonjakan total tidak serta merta ditumpangkan begitu saja. Lonjakan arus biasanya merupakan fenomena sementara, dan lonjakan arus pada perangkat yang berbeda mungkin tidak terjadi secara bersamaan. Selain itu, faktor-faktor seperti tata letak saluran dan panjang kawat serta kabel juga akan mempengaruhi arus lonjakan sebenarnya. Oleh karena itu, dalam penerapan praktisnya, perangkat proteksi lonjakan arus (SPD) dapat dipasang untuk mencegah kerusakan peralatan atau pemutus arus pada sistem akibat arus lonjakan transien yang berlebihan.
Kesimpulan:
- Arus kerja digunakan untuk memilih arus pengenal pemutus sirkuit.
- Arus lonjakan digunakan untuk memilih kapasitas penanganan arus lebih jangka pendek (kapasitas lonjakan sementara) dari pemutus sirkuit, atau untuk memasang perangkat perlindungan lonjakan yang sesuai untuk membubarkan dan menekan arus lonjakan.
